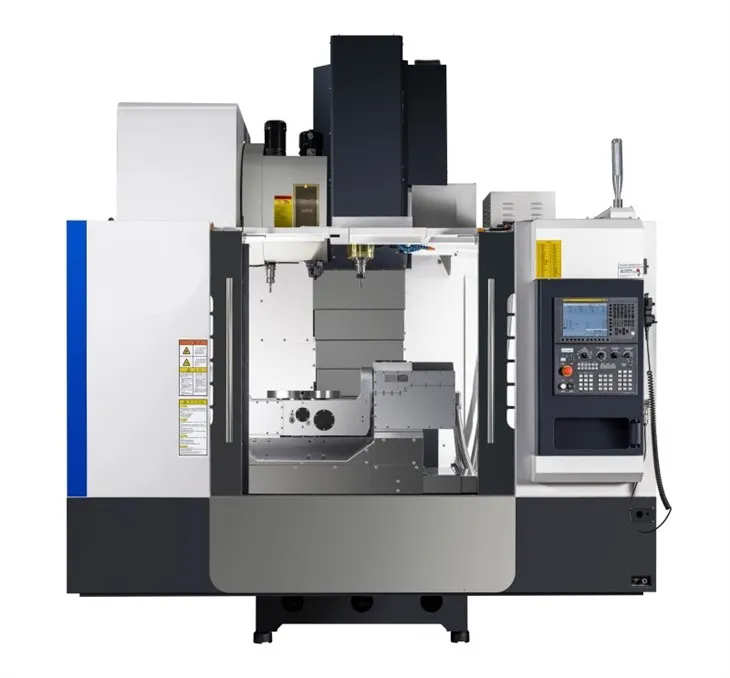

5 ОСС ГАНЦИЯ CNC Машина

5- Машинни инструменти на CNC на ос, високо прецизна 5- центрове за обработка на оси, аерокосмически CNC машинни инструменти, голяма и сложна обработка на работника, автомобилна плесен 5- обработка на ос, енергийно оборудване 5- решения на осите

Дизайн на структурата на козината
Твърда рамка: Висококосфонно тяло от чугун, оборудвано с подсилващи ребра и термична симетрична структура, за да се осигури стабилност по време на обработката на детайли в големи размери.

Изключително голям обхват на обработка:
Размер на работната маса: незадължително 5000 × 3000 мм до 12000 × 6000 мм;
Обхват на пътуване: x/y/z Оста Линейно пътуване до 8 0 00 × 4300 × 1500 мм, точност на повторение на позициониране ± 0,005 мм.
Висока динамична производителност: Оборудвана с линейна система за задвижване на двигателя, ускорение по -голямо или равно на 1,5 g, бързо движеща се скорост, по -голяма или равна на 60m/min.

Максималният капацитет на носенето на работната маса е 35000kg

Диапазон на скоростта: 100-24000 (r/min)

Мощност на двигателя: 37/46 (KW)

Максимален диаметър/дължина/тегло на режещия инструмент: φ 80/350/8 (mm/mm/kg)

Точност на индексиране на A/C на ос (позициониране): ± 105/± 360

Нашата серия 5- серия CNC Machine PM-U е идеален избор за аерокосмическата индустрия и производството на плесени, специализирани в производството на високоточни компоненти със сложни геометрични форми.


Система на CNC: Standard Siemens 840D SL или Heidenhain TNC 640, поддържа G Code/UG NX/MasterCam програмиране.

Функция за автоматизация:
Адаптивен контрол на скоростта на подаване (ACC);
Откриване на сблъсък с пет оси и изключване на безопасността;
Алгоритъм за оптимизация на пътя на инструмента за намаляване на времето за пътуване на празен ход.

Основни предимства
Ефективна способност за обработка:
Пълна сложна повърхностна обработка в едно затягане, спестявайки 30% -50% от работното време;
Ефективността на обработката е 40% -60% по-висока от тази на традиционните триосни машинни инструменти.

Ултра-висока прецизна гаранция:
Технологията за компенсация на топлинната деформация гарантира стабилна точност на обработка за дълго време;
Грапавост на повърхността RA по -малко или равна на {{0}}. 8 μm, контрол на толеранса в рамките на ± 0,005mm.

Модулен дизайн на разширяване:
Поддържа допълнителна четвърта ос (B ос), система за автоматична промяна на инструмента (ATC) и устройство за обмен на много палети;

Интелигентна поддръжка на операция и поддръжка:
IoT дистанционно следи състоянието на инструмента, консумацията на енергия и вибрациите, а прогнозната поддръжка намалява рисковете за престой;
Предоставяне на многоезични (китайски/английски/немски/испански) Операция и техническа документация.

1. Аерокосмическо пространство
Турбинни остриета: пет-оседна прецизност на смилане на сложни повърхности, за да отговарят на стандартите на AS9100D;
Корпус на двигателя: Титанова сплав/никел на основата на високотемпературна сплав се образуват интегрални структурни части на сплав в една стъпка.
2. Автомобилно производство
Леки компоненти: Алуминиева сплавска рамка на тялото, композитна качулка от въглеродни влакна е ефективно оформена;
Система за турбокомпресор: Прецизна обработка на устойчиви на високо налягане части (толеранс ± 0. 01mm).
3. Енергийно оборудване
Остриета на газови турбини: Обработка с високотемпературна сплав (Hastelloy X), подходяща за условия на труд над 600 градуса;
Скоростна кутия за вятърна мощност: Интеграция с висока степен на предавка на зъбните съоръжения.
4. Обработка на плесен
Големи автомобилни форми: {{0}} огледало за огледало (RA по -малко или равно на 0,4 μm), скъсявайки пробния цикъл на плесен;
Прецизни инжекционни форми: Дълбоката структура на кухината се образува в една стъпка, за да се избегне вторичната обработка.

​

Отговарят на нуждите на малка партида и многостепенно гъвкаво производство;
Съвместим с бъдещите надстройки на технологиите (като оптимизация на процесите, управлявани от AI).

Намалете общите разходи:
Намаляване на ръчната намеса и процента на скрап и съкратете цикъла на възвръщаемост на инвестициите до 1. 5-2 години;
Енергийният дизайн намалява консумацията на енергия с 20%-30%.

Случаи на клиентите

Случай 1: Германският доставчик на авиация използва това оборудване за обработка на остриета на Leap Engine, като намалява времето за обработка на едно парче от 8 часа на 3 часа, а скоростта на добив достига 99,8%.

Случай 2: Китайски производител на автомобили използва пет-оседна фреза, за да меси алуминиевата сплав на тялото структурни части, увеличавайки производствения капацитет с 50% и удължаващ живота на плесен с 3 пъти.

1. Вашите продукти изглеждат подобни, но цените са различни. Какви са разликите?

-Външният вид е подобен, но моделът, параметрите и конфигурацията са различни, така че цената също е различна. Колкото по -висока е конфигурацията, толкова по -висока е цената. Ако имате нужда от точна оферта, моля, свържете се с обслужването на клиентите.


Можете ли да предоставите персонализирани услуги?

-За, ние ще проектираме и персонализираме машинни инструменти въз основа на продуктите, които искате да обработвате, включително проектирането и персонализирането на монтажните линии за индустриална автоматизация.


3. С толкова много машинни инструменти как мога да избера този, който ми подхожда?

-Замото предоставете изискванията за продукта, който трябва да обработите, включително чертежи, размери, размери на детайла и т.н.

Ще препоръчаме подходящи машинни инструменти за вас въз основа на продуктите, които трябва да обработвате.


4. Вашите машинни инструменти 3- ли са ос, 4-, или 5- ос?

-Не имаме 3-5 Машилни инструменти на ос и трябва да знаем размера, CNC контролера, марката на двигателя и модела на четвъртата/петата въртяща се работна маса, от която се нуждаете, за да можем да ви предоставим оферта.
